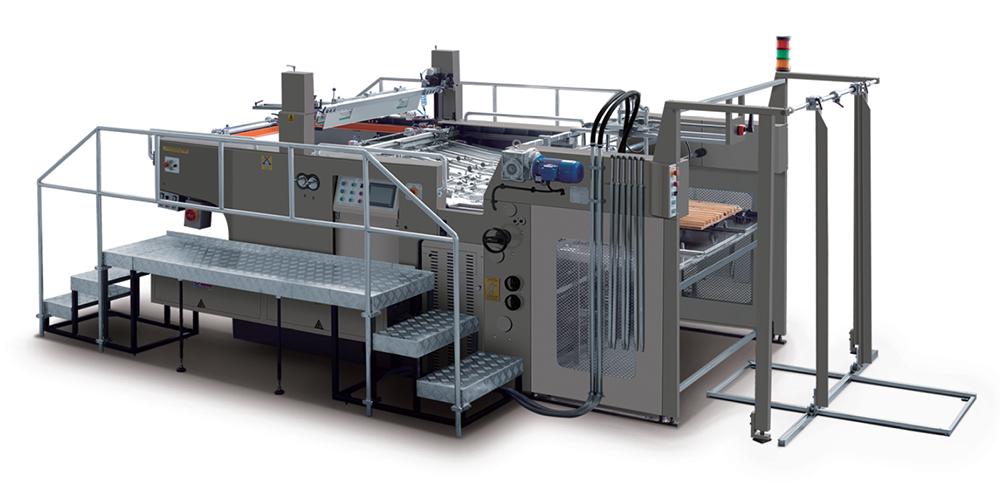

Máquina de serigrafía JB-1050AG

JB-1050AG

Máquina de serigrafía

Solicite una cotización

Aplicación recomendada

La máquina de serigrafía JB-1050AG fue desarrollada y fabricada en forma independiente por nuestra empresa en base a las nuevas tecnologías de impresión. Está pensada para realizar impresiones serigráficas sobre materiales de embalaje, cerámica y vidrio, papeles decorativos, letreros, dispositivos electrónicos, afiches publicitarios y tela.

Tiene un cilindro de freno clásico y una velocidad de impresión de 4000 hojas por hora. Además, innova con sus sistemas de alimentación y salida continuos, que vienen a reemplazar los sistemas tradicionales, en los que se debe frenar el equipo para realizar la alimentación y la salida. De esta forma, se optimiza el tiempo y se incrementa el aprovechamiento del equipo en más de un 30%.

En la práctica, la máquina de serigrafía JB-1050AG se utiliza generalmente combinada con la máquina de curado UV 1050XHG, la unidad de enfriamiento 1050XHSL y la apiladora de papeles 1050SG para formar una línea de impresión eficiente.

Parámetros técnicos

Modelo	JB-1050AG
Tamaño máximo de papel	1050×750mm²
Tamaño mínimo de papel	560×350mm²
Superficie máxima de impresión	1050×750mm²
Tamaño del marco	1300×1170mm²
Altura máxima de la pila	900mm
Peso del papel	90-420g/m²
Precisión de sobreimpresión	0.10 mm
Margen de papel	Menos de 10mm
Velocidad de impresión	800-4000pcs/h
Potencia	11.3Kw
Suministro eléctrico	3P~380V/50Hz
Peso total	6500kg
Dimensiones	6700×3060×2060mm³

Características

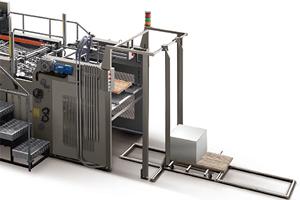

2. Alimentador continuo
  El alimentador continuo y el carro de pre-apilamiento automáticos coordinan con los programas de alimentación continua principales y secundarios para ahorrar tiempo y aumentar la eficiencia en más de un 30%. Además, al altura del alimentador permite realizar una carga mayor de papel.

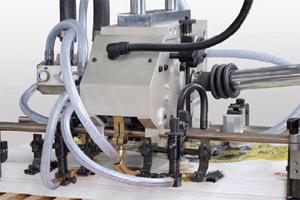

2. Cabezal de alimentación para impresiones offset
  El cabezal de alimentación es muy eficiente y está equipado con dos alimentadores de papel y dos boquillas de succión para la salida del mismo. Tiene un funcionamiento estable y separa las hojas con precisión, funciona con papeles de distinto grosor. (Se puede complementar con un soplador de plasma para aquellos papeles con alta electricidad estática.)
2. Placa de salida de acero inoxidable
  Toda la superficie de la tabla de transporte, incluidas el área de alimentación y de salida, tiene placas de acero inoxidable que reducen en un 30%~70% la fricción y la corrosión de la superficie para alargar la vida útil del equipo.

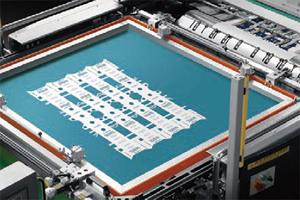

2. Marco de plancha removible

  El marco de la plancha puede removerse, lo cual no sólo facilita el registro de sustratos y el ajuste de la alimentación, sino que también hace que la limpieza del cilindro y el marco sea más rápida y segura. Incluye una bandeja de goteo de tinta para evitar que ésta se vuelque y se desperdicie.

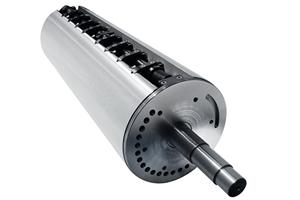

2. Cilindro de impresión
  El peso del cilindro de impresión se reduce en un 28%, mientras que la fuerza y la precisión aumentan. La vibración durante el proceso También se reduce, y la estabilidad se mejora, de modo que se alarga la vida útil del equipo.

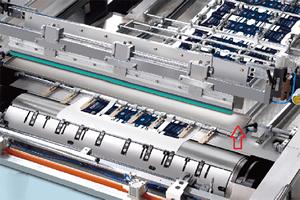

2. Escurridor neumático con control de presión
  La elevación y el descenso del escurridor están controlador por levas y el dispositivo de presión neumático garantiza una presión constante en la impresión, una imagen más clara y una capa de tinta más uniforme.
2. Tabla de salida con elevación neumática
  La utilización de este dispositivo en lugar del soporte de salida cruzado ahorra espacio. La cinta de transporte ancha doble evita la rotura de los bordes del papel durante el transporte. Se puede doblar hacia abajo con el control neumático para facilitar su uso.

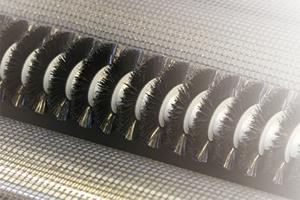

2. Área de paso con malla
  El rodillo de cepillos suaves en medio de mallas paralelas funciona en sincronía con éstas para evitar que caigan los sustratos y así reducir el desperdicio de material.

Equipo de soporte

La máquina de serigrafía 1050AG se puede combinar con máquinas de curado UV, apiladoras de papel y otros equipos auxiliares para formar una línea de impresión eficiente.

Combinación con máquina de curado UV para impresión de copos de nieve

La cavidad de la lámpara UV puede levantarse por completo. Hacer esto antes de apagar el equipo reduce la temperatura de la cubierta de la lámpara rápidamente y permite reducir el tiempo de inactividad.
La cobertura de la lámpara está hecha de láminas de aluminio con enrollado único, por lo cual tiene una gran reflectividad y ahorra energía. La superficie de las láminas de aluminio no se raya con facilidad, por lo cual tiene una larga vida útil.
Cada lámpara tiene un dispositivo independiente de disipación del calor para reducir la temperatura dentro de la cavidad.
La mallas de la máquina de curado UV tiene dispositivos de corrección automáticos, no necesitan ajuste manual. Esto facilita el uso del equipo y extiende la vida útil de las mallas.

Modelo	JB-1050XHG
Velocidad máxima	60m/min
Potencia UV	7.2KW×1pcs×3opciones
Potencia UV	8.8kW×2pcs×3opciones
Potencia de la lámpara para efecto arrugado	80W×3pcs×2opciones
Ancho de solidez	1100mm
Potencia del motor de transporte	400W×2
Motor de absorción	1.1KW×2
Potencia del soplador UV	0.55KW×3
Peso	Alrededor de 2300kg
Dimensiones	6080×1700×1700mm³

Matched cooling unit

Modelo	JB-1050XHGSL
Velocidad máxima	60m/min
Velocidad del motor de transporte	200 W
Temperatura mínima de la cavidad de enfriamiento	15°C
Potencia del enfriador por agua	2.2KW(3HP)
Potencia del ventilador	1.1kw
Peso	730Kg+170Kg
Dimensiones	2100×2400×1580mm³

Combinación con apiladora de papeles

El área de alimentación de papel de la apiladora fue rediseñada con una placa de recepción de papel montana por debajo, para una salida continua. En combinación con una máquina de impresión principal, realiza operaciones continuas para todo el equipo que ahorran tiempo. Además, la apiladora tiene una función online que permite controlar la máquina de impresión principal a distancia, lo cual es muy conveniente para el operario.

Modelo	JB-1050SG
Tamaño máximo de papel	1100×750mm²
Tamaño mínimo de papel	350×250mm²
Altura máxima de la pila	950mm²
Velocidad máxima	4200pcs/h
Potencia	0.92KW
Suministro eléctrico	3P~380V/50HZ
Peso total	700kg
Dimensiones	2700×2050×2750mm³
