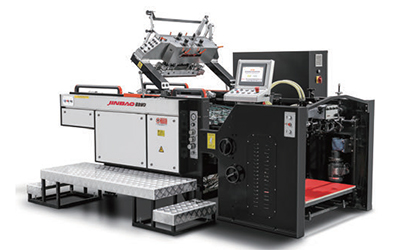

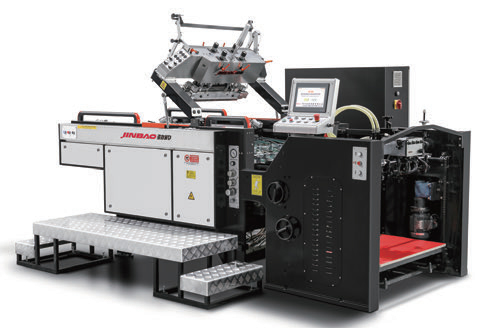

JB-78C
Máquina de serigrafía accionada por servo
La máquina de serigrafía automática JB-78C (versión servo) asegura la calidad de los productos impresos, alcanzando una velocidad de hasta 4200 hojas por hora en impresión de tamaño completo. Cuenta con un cilindro de tope que sujeta el sustrato mientras se detiene, evitando que la hoja se mueva permitiendo que la rasqueta descienda hacia la pantalla e inicie con el proceso de impresión en la parte superior del cilindro. Si se elige imprimir productos personalizados, la velocidad puede llegar a 4500 piezas por hora. Es la mejor opción para industrias como embalajes de papel y plástico, adhesivos cerámicos y de vidrio, textiles, interruptores de película plástica, y componentes electrónicos y eléctricos.
Esta prensa serigráfica abandona la fuente de energía tradicional compuesta por eje de transmisión, caja de cambios, cadena y manivela, y en su lugar impulsa los cuatro cuerpos móviles: el transportador, el rodillo y el marco de la malla del alimentador. Tres motores servo impulsan respectivamente la alimentación de papel, el rodillo y el marco. Mediante el control automático, se garantiza la sincronización de múltiples unidades funcionales, lo que no solo ahorra una gran cantidad de piezas mecánicas de transmisión, sino que también mejora significativamente la rigidez de la máquina de impresión, reduce los errores causados por dispositivos de transmisión mecánica y mejora la calidad de impresión y la eficiencia mecánica, aumentando el nivel de automatización del proceso de producción y mejorando las condiciones del entorno de trabajo.
La máquina de serigrafía automática con cilindro de parada se utiliza para la impresión de alta precisión en materiales flexibles en lámina, como PET, PVC, PC, papel transfer, papel de etiquetas, LMD, membranas, interruptores electrónicos, adhesivos para paneles de instrumentos, etc.
Para la serigrafía en materiales en lámina, esta máquina incorpora varios diseños innovadores, como el alimentador frontal, sistemas antiestáticos y de inspección ultrasónica, que resuelven eficazmente problemas de adhesión y rayado. Las unidades de alimentación antiestáticas y el transportador de vacío eliminan rayaduras de transmisión y son fáciles de ajustar. Los sensores de cilindro de parada, y de posicionamiento frontal y lateral aseguran la precisión de la posición. El sistema de cuchilla neumática simplifica la estructura principal, facilitando la operación y reduciendo los costos de mantenimiento. Varias mejoras aseguran que la máquina pueda realizar una serigrafía perfecta en sustratos con un grosor de 0.05-0.08 mm, logrando una precisión de impresión de hasta 0.03 mm y manteniendo una alta precisión incluso después de 10 repeticiones de impresión.
| Tamaño máx. de hoja | 780 X520mm |
| Tamaño mín. de hoja | 350 X270mm |
| Tamaño máx. de impresión | 780 X520mm |
| Tamaño del marco de la pantalla | 940X940mm |
| Gramaje del papel | 90～420g/m² |
| Precisión de la sobreimpresión | 0.10 mm |
| Margen del papel | ≤10mm |
| Velocidad de impresión | 500-4500pzas/h |
| Especificaciones de la fuente de alimentación | 3P 380V 50Hz 17Kw |
| Peso total | 3300kg |
| Dimensiones totales | 3.23X2.64X1.7M |
-
-
-
Sistema de rasqueta neumática de super precisión
Este sistema de rascleta de alta precisión está diseñado para trabajos pesados y combina tecnologías avanzadas en electrónica, neumática, hidráulica, mecánica y fibras ópticas. Permite ajustar previamente la presión de la cuchilla y controlar su posición de manera precisa. Una vez calibrada, la presión de la rascleta se mantiene constante, lo que asegura un control exacto del grosor de la capa de tinta y garantiza una calidad de impresión uniforme y excelente en todos los productos.
-
-
-
-
Estructura del marco de la pantalla desmontable
El marco de la pantalla se puede desmontar y extraer de la parte de transmisión, lo que facilita el ajuste del registro de la impresión y la alimentación, además de permitir una limpieza más segura y eficiente del rodillo y el marco de malla. Nuestro sistema de detección automática mediante un sensor óptico garantiza una operación fiable, previniendo roturas o daños en la transmisión principal.
-
-
-
-
Guía lateral neumática
La mayor ventaja de esta guía lateral es que la placa de succión con micro-orificios proporciona una mayor área de contacto con el papel, a diferencia del sistema de tracción con bolas que concentra la fuerza en un solo punto al mover el papel. Esto evita las marcas blancas y manchas de suciedad en ambos lados de los sustratos impresos, problemas comunes con el sistema de tracción con bolas en el pasado. Además, esta guía lateral puede detectar y notificar si el papel no se ha colocado correctamente, facilitando así la operación y mejorando la eficiencia del proceso.
-
-
-
-
Servo motor
El servomotor tiene una excelente precisión de transmisión, una estructura sencilla, gran variedad de relación de transmisión, ajuste práctico, etc.
-
-
-
-
Cremallera de nailon
El marco de la pantalla y el rodillo se mueven simultáneamente, impulsados por la combinación de una cremallera de nailon y un engranaje de acero. Esto garantiza que no se generen holguras ni vibraciones durante la operación, a fin de asegurar un registro preciso, baja fricción y prolongar la vida útil del equipo.
-
-
-
-
Rasqueta de fibra de carbono de precisión de tecnología alemana de vanguardia RKS
Esta rasqueta tiene una calidad de impresión homogénea, su capacidad de reproducir la calidad requerida es sin igual. La planitud de la hoja es óptima y asegura que las capas de tinta sean estables, permite una configuración rápida, excelente resistencia a disolventes y al desgaste, esto ayuda a prolongar la vida útil de la rasqueta y los consumibles.
-
